谨以此文致敬预应力钢筒混凝土管（PCCP)在中国生产应用三十周年

这个行业是那么的年轻，今年刚到而立之年；

这个行业又是那么地负重，从它在中国诞生之日起，就担负起了中国大江大河引水工程的管道制造。

水是现代文明的命脉之一。在中国，为平衡分布不均的水资源，实现远距离、跨流域调水，一直都是国计民生中的重头戏，而管道则是引水工程材料中的灵魂。

正是改革开放的大潮为中国带来了预应力钢筒混凝土管（简称PCCP）这个当时世界上最先进的引水工程管道的技术与产品。1989年，第一节国产PCCP被研制出来，它兼有钢管和预应力混凝土管的优点与性能，能够彻底解决远距离、跨流域调水，更具有高工压、深覆土、成本低、寿命长等诸多得天独厚的优势。

三十个寒来暑往，三十载星转斗移。三十年来，在中国PCCP人的手中，中国已成为全球生产与使用PCCP最大的国家，中国PCCP的制管设备、工艺技术、生产水平和管材铺设安装水平已达到国际领先水平。越来越多的人认识到PCCP不仅接口密封性能好、管体强度高和刚性好，而且具有高抗渗透性，它优异的复合性能使它成本比钢管低，使用寿命比钢管长，设计使用寿命达50年以上。PCCP能满足城市引水工程、供水工程、大型火力发电厂和核电站的循环水管道工程、大型排水、排污管道工程的要求，尤其在铺设高工压、大口径、长距离的输水管道工程中，PCCP已经赢得了首选管材的美誉。

三十年来，PCCP在我国南水北调工程、鄂北水资源配置工程、内蒙古引绰济辽工程、禹门口提水工程、引黄供水工程、陕甘宁扬黄续建工程、新疆ABH流域调水工程、城乡建设、工矿企业建设、农田水利建设等多项重大工程项目等国家重点工程中得到了广泛应用，取得了显著的社会效益和经济效益。

三十年来，多少个举世瞩目、如雷贯耳的引水工程相继竣工，为数亿生灵带来的福祉，惠及面积覆盖大半个中国。正是两万余公里的PCCP构建的管脉，异地联接，蜿延千里，将江河水的甘甜送到了千家万户。但是，它们是看不见的，它们默默地引水，静静地输送，金子般地无言与无声。但我们坚信，它们是一座座隐形的丰碑，虽然深深地埋在地表之下，但却会久久地耸立在中国水利发展辉煌的史册之中。

今天我们隆重地将PCCP建造的十大经典工程推荐给大家，让我们重温中国PCCP三十年来的披荆斩棘与艰苦奋斗，让我们向中国PCCP三十年来的化蝶与涅槃表示崇高的敬意与深深地祝福。（本篇为上篇，介绍其中五大经典工程。）



1.山西万家寨引黄工程

1997年开工建设的山西万家寨引黄工程是一项世界级的跨流域引水工程，是山西省有史以来最大的水利工程。工程从黄河万家寨水库取水，分别向太原、大同和朔州供水。

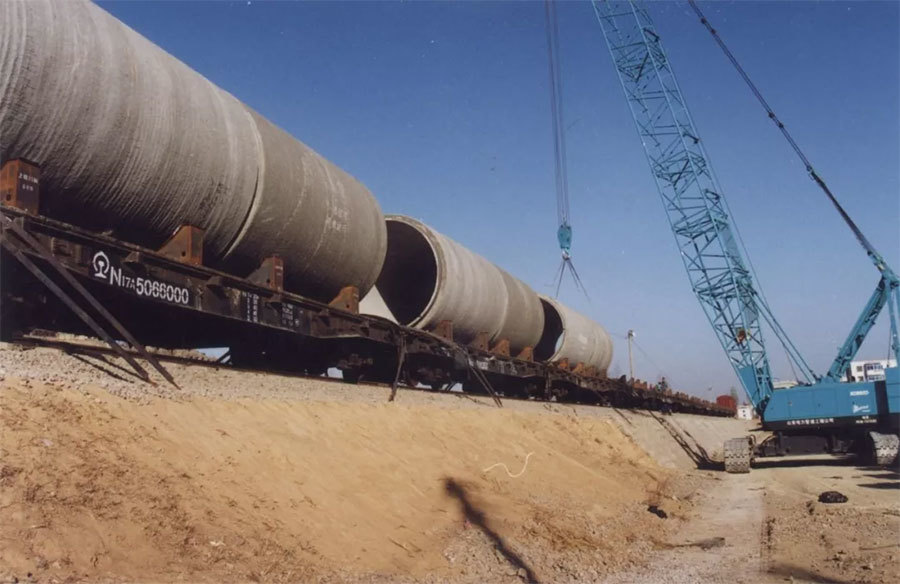

DN3000PCCP卸管

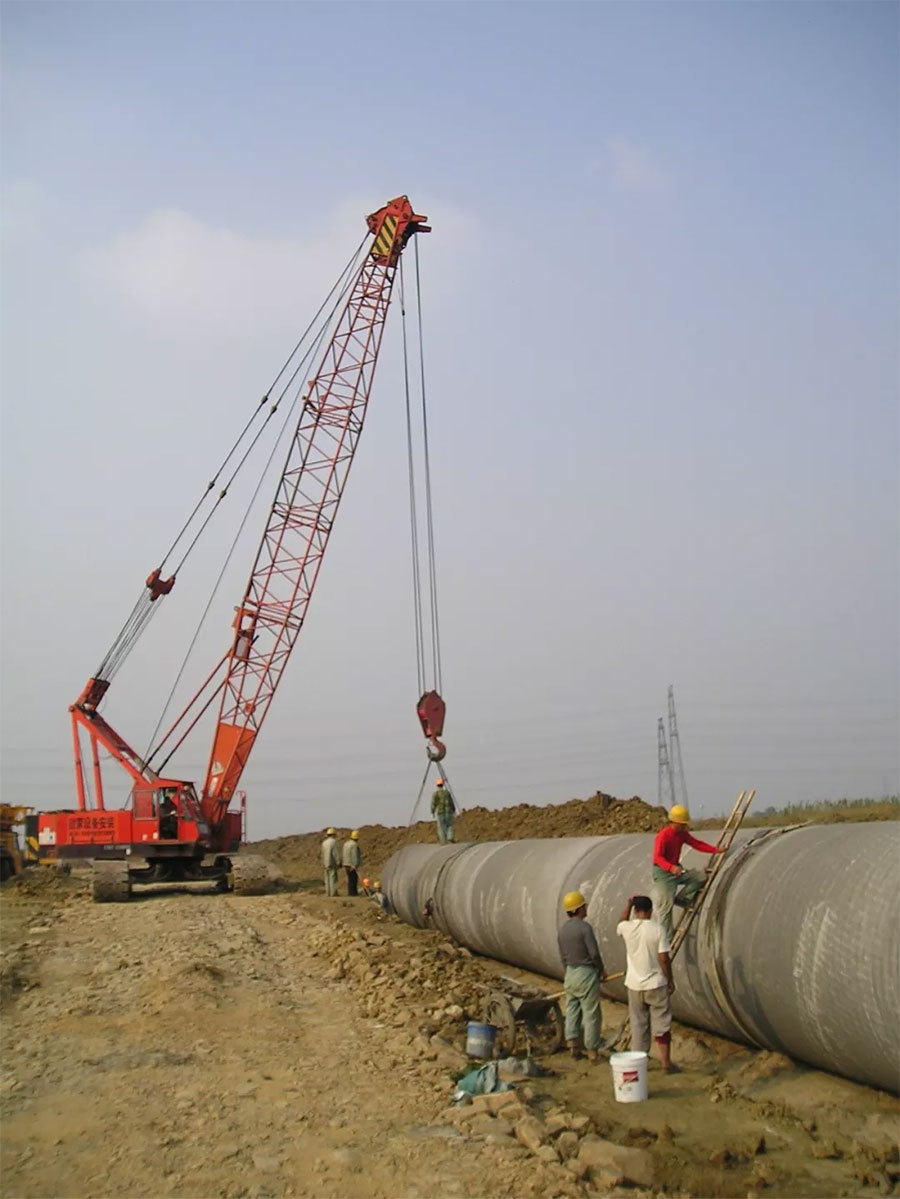

安装中的PCCP管



工程由总干线、南干线、联接段和北干线四部分组成，引水线路总长441.8公里，其中，一期工程建设PCCP管道43.2公里；二期工程建设PCCP管道115.6公里。管径范围DN2000-DN3200，压力级别0.6MPa-1.6MPa，覆土深度2m-8m。联接段工程2003年10月26日正式通水，至今已实现安全连续供水16年，极大改善了生态环境，惠及430万城镇人口和工业生产，实现了过去几代人梦寐以求的夙愿！

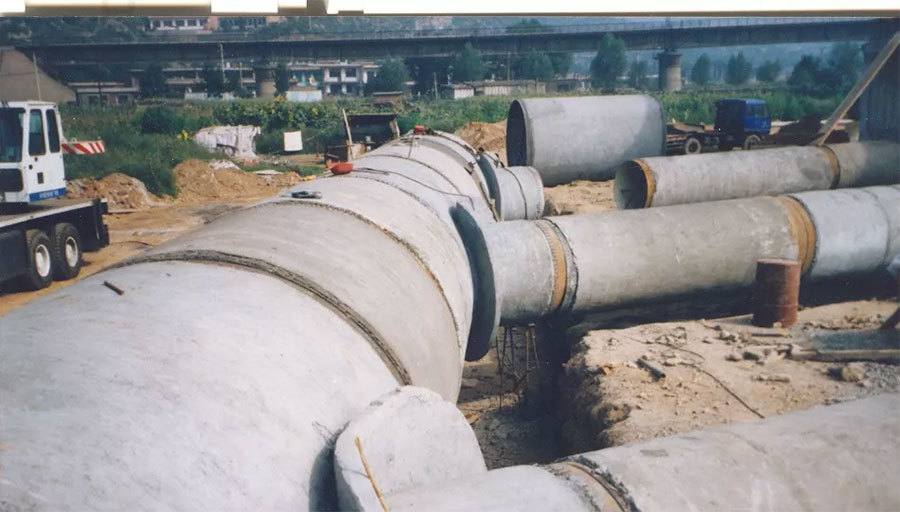

施工现场



隧洞内铺设PCCP施工



施工现场



山西万家寨引黄工程首次大范围使用PCCP且铺设成功的典型事例，把PCCP作为主要管材来用的国家重点工程，从原材料控制、工程设计、工程建设到验收，全部采用国际标准，并得到了世界银行及国内外专家的认可与称赞。对我国推广使用PCCP管道起到极其重要的示范引领作用。与此同时，超常规的工程跨度、超高标准的技术要求，各种难以想象的困难，锻造出中国新一代PCCP工程设计、制造、安装和监理的专业团队。在上至国家部委、下至普通百姓，特别是行业内产生了巨大反响，对PCCP工程在国内的后续应用起到了良好的示范和推广作用。参建的PCCP生产企业主要有：北京韩建河山管业股份有限公司、中国电建集团山东电力管道工程有限公司和无锡华毅管道有限公司。



山西万家寨引黄工程全线通水仪式



2.哈尔滨磨盘山水库输水工程

哈尔滨磨盘山输水工程是迄今为止哈尔滨市最大的基础设施建设项目，包括：水库、长输水管线、给水厂及配水管网。

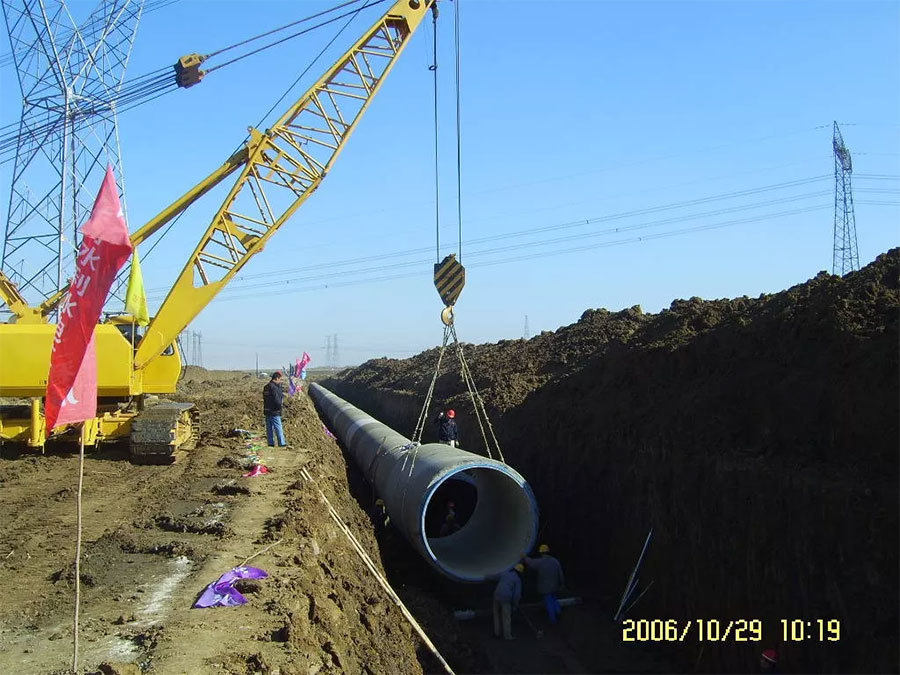

施工现场



施工现场



生产工厂



DN2200PCCP 缠丝设备

工程分两期建设，由五常市境内的磨盘山水库向哈尔滨市的居民提供生活用水。一期工程铺设176.22公里输水管道，其中PCCP管线长度135公里，管径DN2200，以重力流方式将原水送至给水厂；二期工程PCCP管道同样铺设口径为DN2200mm、长度为135公里。工程采用的PCCP压力级别为1.0MPa，覆土深度2m-6m，2006年建成通水。参建的PCCP生产企业主要有：新疆国统管道股份有限公司、无锡华毅管道有限公司和北京韩建河山管业股份有限公司。



3.南水北调工程

2002年举世瞩目的南水北调工程正式开工，跨越千里河山，连通南北水脉。截至2019年7月，这个国内最大水利工程的东线、中线一期工程累计调水267.13亿立方米，已经相当于从南到北搬运了1800个西湖，直接受益人口超过1亿，中国水资源南北调配的宏伟构想成功实现。



南水北调DN4000管线



南水北调管道铺设



南水北调京石段应急供水工程，是目前国内应用PCCP直径最大的工程，管道直径4米，管线全长55公里，占北京段工程线路总长度的70%，双线同槽铺设管道总长110公里。管道直径大、覆土深度厚，承受压力高、结构要求高，建设标准要求更高，对所有的承建单位都是极大的挑战。国内最成熟的PCCP管道制造企业、工程监理和装备制造专业队伍共同攻坚克难，至此，中国在超大口径PCCP的设计、制造、安装等方面形成了全面、完善的解决方案，实现了中国的PCCP行业从追赶者到超越者的角色转换。



南水北调北京段管道防腐成品

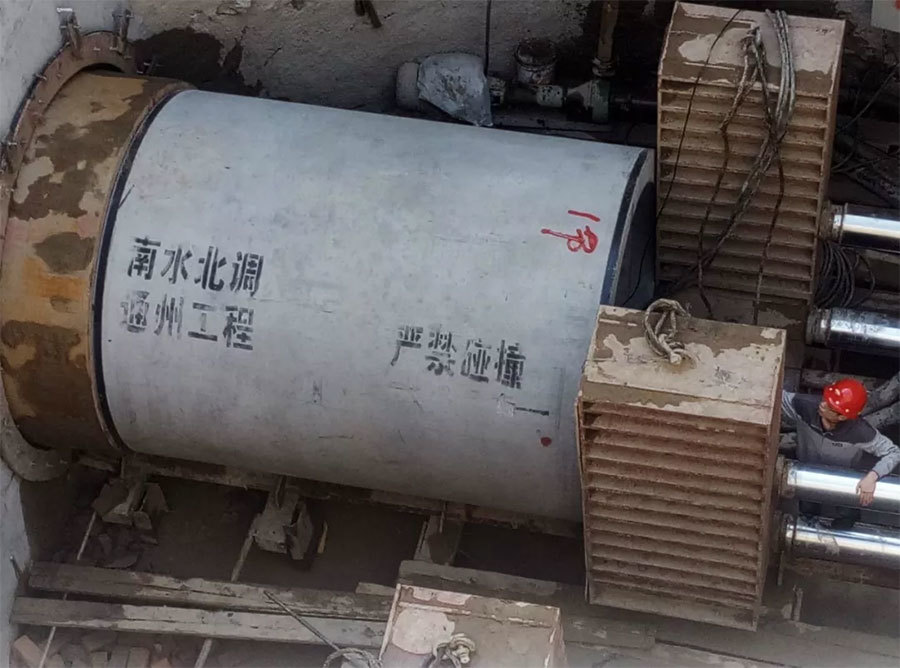

北京南水北调PCCPJ顶管施工图



南水北调中线工程从丹江口水库调水，向沿线的河南、河北、北京、天津等地供水，供水总里程1400公里；东线工程由长江、东平湖，分别向天津北大港和威海市调水，调水总里程1800余公里，其中建设PCCP输水管线1200公里，管径范围为DN1000-DN4000，压力级别为0.8MPa-1.6MP；京石段管径范围DN4000、覆土深度10.5m。



南水北调工程DN4000PCCP管道



南水北调工程DN4000PCCP管道安装现场

参建南水北调的PCCP生产企业主要有：北京韩建河山管业股份有限公司、中国电建集团山东电力管道工程有限公司、新疆国统管道股份有限公司、宁夏青龙管业股份有限公司、无锡华毅管道有限公司、山东龙泉管道工程股份有限公司、天津市泽宝水泥制品有限公司、浙江巨龙管业科技有限公司、河北恒润集团有限公司、石家庄通天管业有限公司、山东沃特管业股份有限公司和山东禹王管业有限公司。



4.大伙房水库输水（二期）工程

大伙房水库输水工程包括从辽宁东部地区向大伙房水库输水的一期工程和从大伙房水库向下游城市供水的二期工程，总投资52.18亿元，于2002年9月开工。



大伙房水库输水工程管道安装现场



管道安装现场



大伙房水库输水二期和配套工程大量应用了管径范围为DN2000-DN3200的PCCP输水管道，PCCP总里程达580公里，其管道压力级别0.6MPa -1. 0MPa，覆土深度2m-16m。该工程已于2010年11月建成通水。参建的PCCP生产企业主要有：中国电建集团山东电力管道工程有限公司、山东龙泉管道工程股份有限公司、无锡华毅管道有限公司、新疆国统管道股份有限公司、河北恒润集团有限公司、吉林省送变电工程有限公司和中水六局华浙开原管业有限公司。



管道生产线



成品管道



5.广州西江引水工程

广州西江引水工程自佛山市三水区西江思贤滘下陈村取水，向广州市区提供生活用水，跨越广州、佛山两地，总投资82.35亿元，设计日取水规模为350万立方米。



广州西江引水工程管道施工现场



管道施工现场



西江引水工程采用两条管径DN3600的PCCP主水管进行全封闭式取水，全程输水管线长70多公里，管道工作压力为0.6MPa，覆土深度3m，穿越了3条铁路、5条高速公路、2条国道、多条主要市政道路、9座大型桥梁、2条主要航道及47条大小河涌，是我国供水工程建设史上第三特大型引水工程。该工程已于2010年9月建成通水。参建的PCCP生产企业主要有：中国电建集团山东电力管道工程有限公司和新疆国统管道股份有限公司。



管道运输



管道生产现场



10月30日，中国PCCP产业发展30周年庆典暨PCCP全产业链高峰论坛将在山西太原举行！

论坛将邀请中国水利工程等相关协会学会的领导及专家代表， 国内水利工程设计研究院、市政工程设计研究院的领导及专家代表，国家PCCP重点工程等相关单位的代表，会上将表彰为中国PCCP产业发展30年做出特殊贡献的单位和个人，弘扬创业创新精神。相关单位交流国家重点调水引水供水工程中PCCP设计、制造、建设、使用的成功经验和教训，积极响应“一带一路”倡议，推动中国PCCP走向国际。
