埋置式预应力钢筒混凝土管（PCCPE）
描述信息
是PCCP的一种。
由钢筒和钢筒内外两侧混凝土层组成管芯，并在管芯混凝土外侧缠绕环向预应力钢丝，然后制作水泥砂浆保护层而制成的管子。包括单胶圈（PCCPSE）和双胶圈（PCCPDE），我公司可生产口径DN600mm-DN4000mm，采用美国标准，承受内压可达2.5Mpa。
执行标准：GB/T19685、AWWA C301、Q/0304 SLG001
埋置式预应力钢筒混凝土管（PCCPE）示意图

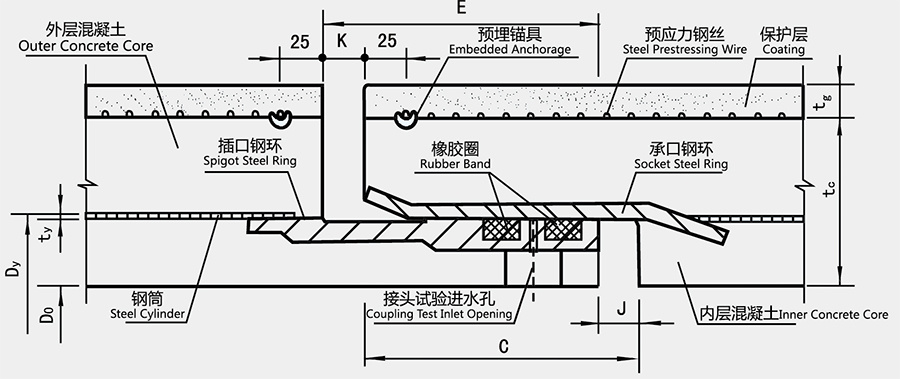

PCCPDE管子接头图
埋置式预应力钢筒混凝土管（PCCPDE）基本尺寸 单位： mm
|
公称内径 /(mm) |
最小管芯厚度 /(mm) |
保护层厚度 /(mm) |
钢桶厚度 /(mm) |
承口深度 /(mm) |
插口长度 /(mm) |
承口工作面内径 /(mm) |
插口工作面外径 /(mm) |
接头内间隙 /(mm) |
接头外间隙 /(mm) |
胶圈直径 /(mm) |
有效长度 /(mm) |
管子总长 /(mm) |
参考重量 /(t/m) |
| 1000 | 90 | 25 | 1.5 | 160 | 160 | 1093 | 1093 | 25 | 25 | 20 |
5000 6000 |
5135 6135 |
1.02 |
| 1200 | 90 | 1292 | 1292 | 1.30 | |||||||||
| 1400 | 100 | 1503 | 1503 | 1.53 | |||||||||
| 1600 | 100 | 1703 | 1703 | 1.74 | |||||||||
| 1800 | 115 | 1903 | 1903 | 2.19 | |||||||||
| 2000 | 125 | 2103 | 2103 | 2.58 | |||||||||
| 2200 | 140 | 2313 | 2313 | 3.12 | |||||||||
| 2400 | 150 | 2513 | 2513 | 3.61 | |||||||||
| 2600 | 165 | 2713 | 2713 | 4.25 | |||||||||
| 2800 | 175 | 2923 | 2923 | 4.81 | |||||||||
| 3000 | 190 | 3143 | 3143 | 5.54 | |||||||||
| 3200 | 200 | 3343 | 3343 | 6.21 | |||||||||
| 3400 | 220 | 3553 | 3553 | 7.19 | |||||||||
| 3600 | 230 | 25 | 1.5 | 180 | 180 | 3763 | 3763 | 30 | 30 | 22 |
5000 6000 |
5150 6150 |
7.91 |
| 3800 | 245 | 3973 | 3973 | 8.80 | |||||||||
| 4000 | 260 | 4183 | 4183 | 9.78 |
PCCDE管子外形图
