龙泉产品
顶进施工法用预应力钢筒混凝土管（PCCPJ）
描述信息
执行标准：Q/0304SLG003

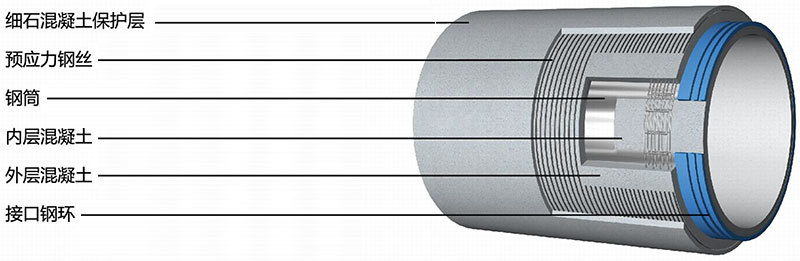

PCCPJ示意图

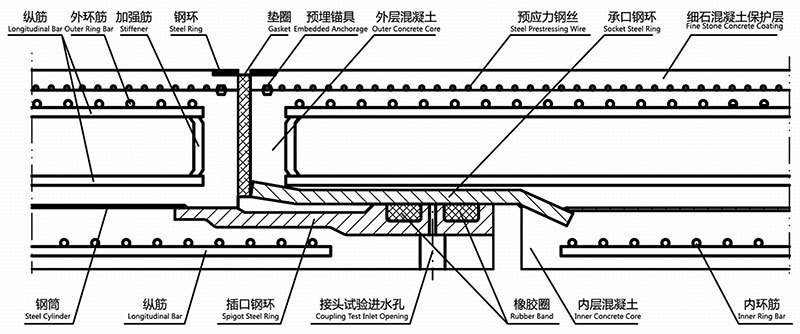

PCCPJ管子接头图
PCCPJ管子外形图
顶进施工法用预应力钢筒混凝土管（PCCPJ）基本尺寸 单位：mm
|
公称内径 Do /(mm) |
最小管芯厚度 tc /(mm) |
保护层净厚度 /(mm) |
钢筒厚度ty /(mm) |
承口深度C /(mm) |
插口长度E /(mm) |
承口工作面内径Bb /(mm) |
插口工作面外径Bs /(mm) |
接头内间隙J /(mm) |
接头外间隙K /(mm) |
胶圈直径d /(mm) |
有效长度Lo /(mm) |
管子长度L /(mm) |
| 1000 | 95 | 35 | 1.5 | 160 | 150 | 1093 | 1093 | 25 | 15 | 20 |
2500 3000 |
2635 3135 |
| 1000 | 100 | 1133 | 1133 | |||||||||
| 1200 | 95 | 1292 | 1292 | |||||||||
| 1200 | 120 | 1353 | 1353 | |||||||||
| 1400 | 105 | 1503 | 1503 | |||||||||
| 1600 | 125 | 1703 | 1703 | |||||||||
| 1800 | 145 | 1903 | 1903 | |||||||||
| 2000 | 165 | 2103 | 2103 | |||||||||
| 2200 | 180 | 40 | 2313 | 2313 | ||||||||
| 2400 | 200 | 2513 | 2513 | |||||||||
| 2600 | 220 | 2713 | 2713 | |||||||||
| 2800 | 240 | 2923 | 2923 | |||||||||
| 3000 | 250 | 3143 | 3143 | |||||||||
| 3200 | 260 | 3343 | 3343 | |||||||||
| 3400 | 270 | 3553 | 3553 | |||||||||
| 3600 | 280 | 3763 | 3763 | |||||||||
| 3800 | 290 | 3973 | 3973 | |||||||||
| 4000 | 300 | 4183 | 4183 |
