顶进施工法用钢筒混凝土管（JCCP）

+
  • 7.1(3).jpg

描述信息

顶进施工法用钢筒混凝土管。

将双层或多层钢筋骨架设置在钢筒的内外两侧并连同钢筒一起置于模内，再浇筑管壁混凝土制成的适用于顶进法施工的管子。

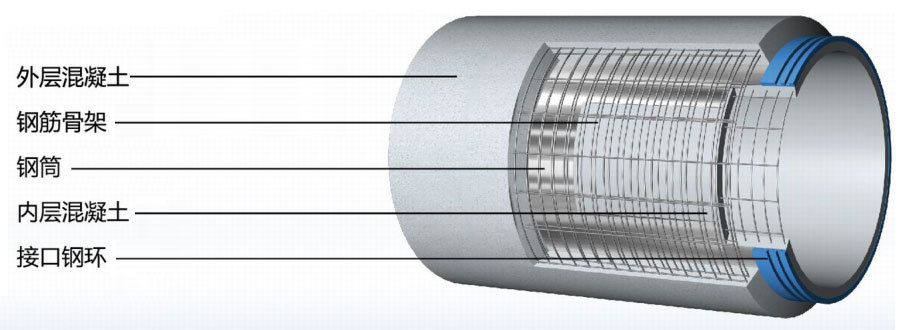

JCCP示意图

LQ



顶进施工法用钢筒混凝土管（JCCP）规格与尺寸（双胶圈接头） 单位：mm

公称内径
/(mm)		 管壁厚度
/(mm)		 钢筒最小厚度
/(mm)		 承口深度
/(mm)		 插口长度
/(mm)		 承口工作面内径
/(mm)		 插口工作面外径
/(mm)		 接头内间隙
/(mm)		 接头外间隙
/(mm)		 胶圈直径
/(mm)		 有效长度
/(mm)		 管子总长
/(mm)		 参考重量
/(t/m)
1000 120 1.5 160 150 1133 1133 25 15 20 3000
2500		 3135
2635		 1.08
1200 140 1353 1353 1.56
1400 140 1503 1503 1.80
1600 160 1703 1703 2.34
1800 180 1903 1903 2.97
2000 200 2103 2103 3.66
2200 220 2313 2313 4.43
2400 240 2513 2513 5.27
2600 260 2713 2713 6.19
2800 280 1.5 160 150 2923 2923 25 15 20 3000
2500		 3135
2635		 7.18
3000 300 3143 3143 8.24
3200 320 3343 3343 9.38
3400 340 3553 3553 10.60
3600 360 3763 3763 11.87
3800 380 3973 3973 12.77
4000 400 4183 4183 14.15



JCCP管子接头图

LQ""
