无砟轨道板
描述信息
无砟轨道板是新型轨道结构--无砟轨道的重要组成部分,其采用预应力钢筋混凝土结构在工厂内预制而成,具体可分为CRTS I型、CRTSI型和CRTSI型轨道板以及双块式CRTSI型、CRTSI型轨道板,适用于高速铁路、城际高铁、城市地铁等。

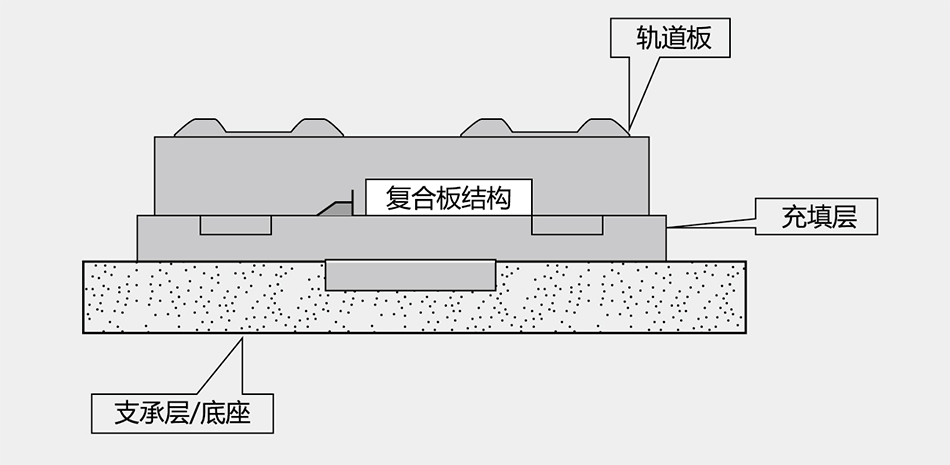

CRTS II型板式无砟轨道结构示意图
轨道板类型
类型 | 双块式 | 板式 | |||
CRTS I型双块式 | CRTS II型双块式 | CRTS I型板式 | CRTS II型板式 | CRTS III型板式 | |
外形 | -- | 平板框架板 | 标准板/特殊板/补偿板 | 标准板 | |
预应力施工方式 | 无 | 后张法 | 先张法 |
后张法 先张法 |
|
是否打磨 | 无 | 无 | 是 | 无 | |
轨道板垫层 | 无 | CA砂浆 | CA砂浆 | 自密实混凝土 | |
轨道限位方式 | 基座 | 凸形挡台 | 纵联钢筋 | U型钢筋与基座相连 | |
轨道施工方法 | 工具轨法 | 机械振动嵌入法 | -- | -- | -- |
