案例描述
属于PCCP的一种。
由钢筒和混凝土内衬组成管芯并在钢筒外侧缠绕环向预应力钢丝，然后制作水泥砂浆保护层而制成的管子。
执行标准：Q/0304SLG003

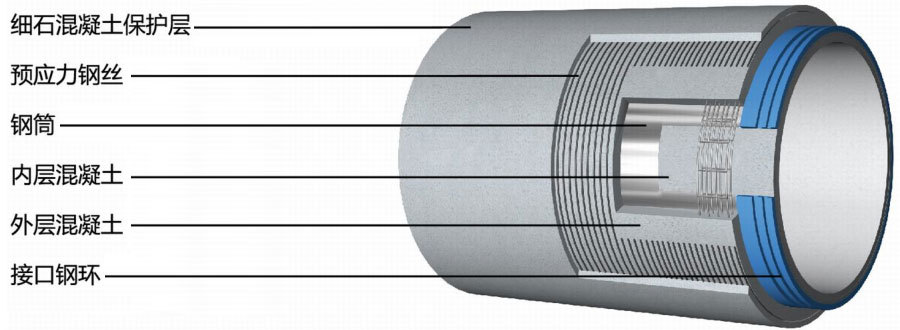

PCCPJ示意图
PCCPJ管子接头图
PCCPJ管子外形图
顶进施工法用钢筒混凝土管（PCCPL）基本尺寸 单位：mm
|
公称内径 /(mm) |
最小管芯厚度 /(mm) |
保护层厚度 /(mm) |
钢桶厚度 /(mm) |
承口深度 /(mm) |
插口长度 /(mm) |
承口工作面内径 /(mm) |
插口工作面外径 /(mm) |
接头内间隙 /(mm) |
接头外间隙 /(mm) |
胶圈直径 /(mm) |
有效长度 /(mm) |
管子总长 /(mm) |
| 1000 | 95 | 35 | 1.5 | 160 | 150 | 1093 | 1093 | 25 | 15 | 20 |
2500 3000 |
2635 3135 |
| 1000 | 100 | 1133 | 1133 | |||||||||
| 1200 | 95 | 1292 | 1292 | |||||||||
| 1200 | 120 | 1353 | 1353 | |||||||||
| 1400 | 105 | 1503 | 1503 | |||||||||
| 1600 | 125 | 1703 | 1703 | |||||||||
| 1800 | 145 | 1903 | 1903 | |||||||||
| 2000 | 165 | 2103 | 2103 | |||||||||
| 2200 | 180 | 40 | 2313 | 2313 | ||||||||
| 2400 | 200 | 2513 | 2513 | |||||||||
| 2600 | 220 | 2713 | 2713 | |||||||||
| 2800 | 240 | 2923 | 2923 | |||||||||
| 3000 | 250 | 3143 | 3143 | |||||||||
| 3200 | 260 | 3343 | 3343 | |||||||||
| 3400 | 270 | 3553 | 3553 | |||||||||
| 3600 | 280 | 3763 | 3763 | |||||||||
| 3800 | 290 | 3973 | 3973 | |||||||||
| 4000 | 300 | 4183 | 4183 |
经典案例
恒力石化(大连)炼化有限公司2000万吨/年炼化一体化项目位于大连长兴岛，属于国家重点项目。2017年，公司与恒力石化签订海水循环水预应力钢筒混凝土管（PCCP）制作安装工程施工合同，主供货产品为PCCPL1000~PCCPE2800管材及其管配件，并为该项目提供PCCP管道安装服务。
南水北调中线工程，是从长江最大支流汉江中上游横跨湖北和河南两省的丹江口水库调水（水源主要来自汉江）， 在丹江口水库东岸河南省淅川县境内工程渠首开挖干渠，经长江流域与淮河流域的分水岭方城垭口，沿华北平原中西部边缘开挖渠道，通过隧道穿过黄河，沿京广铁路西侧北上，自流到北京市颐和园团城湖的输水工程。
输水干渠地跨河南、河北、北京、天津4个省、直辖市，受水区域为沿线的南阳、平顶山、许昌、郑州、焦作、新乡、鹤壁、安阳、邯郸、邢台、石家庄、保定、北京、天津等14座大、中城市。重点解决河南、河北、北京、天津4省市的水资源短缺问题，为沿线十几座大中城市提供生产生活和工农业用水，供水范围内总面积15.5万平方千米，输水干渠总长1277公里，天津输水支线长155公里。
引江济淮工程是一项以城乡供水和发展江淮航运为主，结合灌溉补水和改善巢湖及淮河水生态环境为主要任务的大型跨流域调水工程。自南向北分为引江济巢、江淮沟通、江水北送三段，输水线路总长723公里，其中新开河渠88.7公里、利用现有河湖311.6公里、疏浚扩挖215.6公里、压力管道107.1公里。
郑开同城东部供水工程主要工程任务是向郑州东部区域和开封市城区供水，一期工程利用20号分水口门通过加大供水规模分别向郑州东部规划新建九龙水厂和开封市现状水厂、规划新建水厂和柳池（调蓄）供水；二期工程通过改造十八里河退水闸增加分水口门分别向郑州东部规划新建水厂和开封市现状水厂及规划水厂供水。
